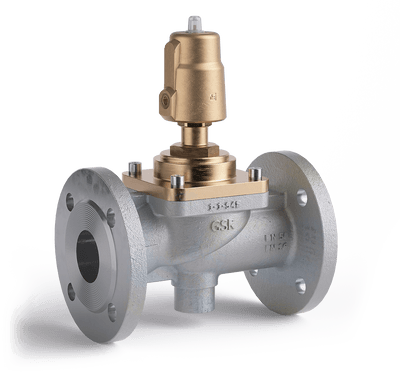

Baureihe F22

Das Flanschventil der Baureihe 22 in der Steuerungsart direkt- und fremdluftgesteuert benötigt zum Schalten Druckluft zwischen 4-8bar. Der federbelastete Kolbenantrieb wird mit Druckluft beaufschlagt und hebt direkt den Ventilteller vom Sitz. Das Schließen des Ventils erfolgt durch Federkraft. Die robust konstruierte Bauart verfügt über schnelle Reaktionszeiten bei hohen Stellkräften von Feder und Steuerdruck.

Technische Daten

Anschlüsse

DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200, DN250

Druck

0 bar bis 16 bar

Temperatur

-10 °C bis 200 °C

Steuerungsart

pneum. direkt

Gehäusewerkstoffe

EN-GJL250 Grauguss PN16 | EN-JS1025 GGG40.3 PN16

Dichtung

NBR | FKM | PTFE | NBR/NBR

Medien

Heizöl EL, Acetylen C2H2, Propan/Butan gasförmig C3H8, Erdgas CH4, Kraftstoff Otto-, Diesel-, Marine Gas Oil (MGO), Dampf ≤180°C, Wasser, Heiß- über 90°C H2O, Dampf ≤ 140°C, Kondensat, Wärmeträger-, Thermalöl, ≤ 180°C, Heissluft ≤ 180°C, Bilgewasser (Wasser-Öl Gemisch), Vakuum , Vakuum und Druck, Ethylacetat CH3 CO2 CH2 CH3, Biogas trocken (H2S <= 0,5%), Wasser, H2O, Luft, Wasser H2O mit Glykol, Stickstoff N2
